SYSTEM M / M+ (mit Verriegelungskontrolle)

IN DER TÜR VERBORGEN



Die Systeme für Pivot Türen von FritsJurgens sind einzigartig, da keine Strukturelemente in Boden und Decke eingebaut werden müssen. Die Scharniere sind vollständig in der Ober- und Unterseite der

Tür verzapft. Nur die an der Oberfläche montierten Boden- und Deckenplatten müssen installiert werden. Das System ist nahezu unsichtbar.





SYSTEM M

Dieses selbstschließende Pivot Scharnier gibt Ihnen die absolute Kontrolle über die Bewegung Ihrer Pivot Tür. Mit der Berührung von nur einem Finger wird die Tür in eine fließende Bewegung gesetzt. Die Bewegung der Tür erfolgt mühelos, kontrolliert und elegant und die Tür schließt sanft wie ein Flüstern.

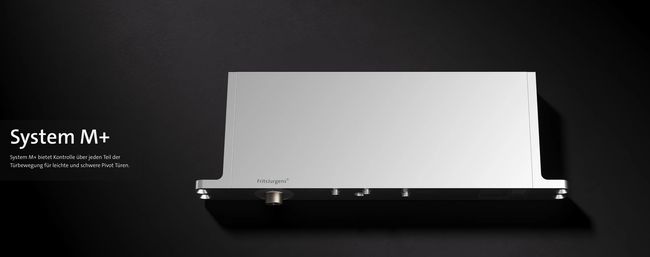

SYSTEM M+

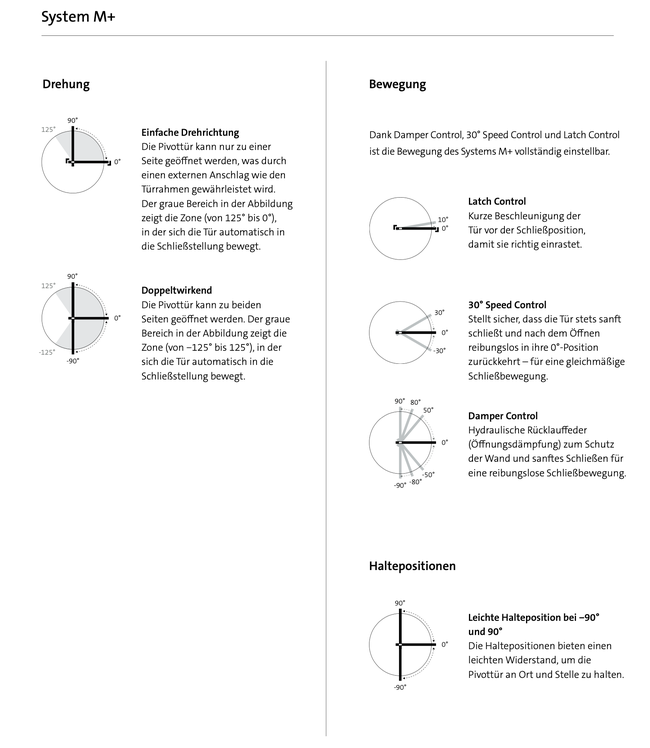

Dieses verstellbare Pivot Scharnier mit Latch Control (Verriegelungskontrolle) sorgt für eine korrekte Verriegelung, garantiert eine kontrollierte Bewegung von Türen mit einem Gewicht zwischen 20 kg und 500 kg und bietet zusätzliche Einstellmöglichkeiten für die Türbewegung.

SYSTEM M

SYSTEM M+ (mit Verriegelungskontrolle)



SYSTEM M

System M, Top Pivot 40

Dank des festen Drehpunkts von 40 mm nutzt dieser obere Pivot den Platz optimal aus. Der obere Pivot befindet sich so nah wie möglich an der Seite der Tür. Der gesamte verfügbare Platz wird ausgenutzt und die lichte Öffnung ist so groß wie möglich. In der geöffneten Stellung ist die Pivot Tür daher nur minimal präsent. Dies ist ideal für Situationen, in denen die Standardtürbreite beibehalten werden muss.



Bitte stellen Sie alle Fragen VOR dem Kauf per MAIL!



Umtausch oder Rücknahme sind nicht möglich.

1.086,07 €
In den Warenkorb
  • 6 kg
  • 13 - 20 Arbeitstage Lieferzeit
System M, Top Pivot 70

Dieser obere Pivot ist ein echter Allrounder. Dank der Möglichkeit, das System 70 mm von der Seite der Tür zu positionieren, wird ungenutzter Platz reduziert und die schöne, charakteristische Bewegung der Pivot Tür bleibt erhalten. Dieser obere Pivot kann in jeder Position zwischen 70 mm und der Mitte* der Tür angebracht werden und eignet sich für alle Pivot Systeme von FritsJurgens.



*Je nach Ausführung des Pivot-Systems



Bitte stellen Sie alle Fragen VOR dem Kauf per MAIL!



Umtausch oder Rücknahme sind nicht möglich.

971,04 €
In den Warenkorb
  • 6 kg
  • 13 - 20 Arbeitstage Lieferzeit

SYSTEM M+

System M+ mit Verriegelungskontrolle, Top Pivot 40

Dank des festen Drehpunkts von 40 mm nutzt dieser obere Pivot den Platz optimal aus. Der obere Pivot befindet sich so nah wie möglich an der Seite der Tür. Der gesamte verfügbare Platz wird ausgenutzt und die lichte Öffnung ist so groß wie möglich. In der geöffneten Stellung ist die Pivot Tür daher nur minimal präsent. Dies ist ideal für Situationen, in denen die Standardtürbreite beibehalten werden muss.



Mit Verriegelungskontrolle.



Bitte stellen Sie alle Fragen VOR dem Kauf per MAIL!



Umtausch oder Rücknahme sind nicht möglich.

1.125,74 €
In den Warenkorb
  • 6 kg
  • 13 - 20 Arbeitstage Lieferzeit
System M+ mit Verriegelungskontrolle, Top Pivot 70

Dieser obere Pivot ist ein echter Allrounder. Dank der Möglichkeit, das System 70 mm von der Seite der Tür zu positionieren, wird ungenutzter Platz reduziert und die schöne, charakteristische Bewegung der Pivot Tür bleibt erhalten. Dieser obere Pivot kann in jeder Position zwischen 70 mm und der Mitte* der Tür angebracht werden und eignet sich für alle Pivot Systeme von FritsJurgens.



Mit Verriegelungskontrolle.



*Je nach Ausführung des Pivot-Systems



Bitte stellen Sie alle Fragen VOR dem Kauf per MAIL!



Umtausch oder Rücknahme sind nicht möglich.

1.136,52 €
In den Warenkorb
  • 6 kg
  • 13 - 20 Arbeitstage Lieferzeit

Zubehör

Hexagon Guide

Der Hexagon Guide zeigt bestehende Öffnungen, durch die Lücken um die Tür einfach mithilfe des Innensechskantschlüssels justiert werden können. Die Hexagon Anleitung bietet Ihnen einen einfachen Zugang und Stabilität des oberen Scharniers, wenn der Drehpunkt über 280 mm von der Türkante entfernt ist.



 Bitte stellen Sie alle Fragen VOR dem Kauf per MAIL!



Umtausch oder Rücknahme sind nicht möglich.

138,75 €
In den Warenkorb
  • 1 kg
  • 13 - 20 Arbeitstage Lieferzeit
TO.M Axle Wrench

Verwenden Sie einen Achsschlüssel (Axle Wrench), um die ovale Spindel an der Unterseite von System M um 90 Grad zu drehen.



Bitte stellen Sie alle Fragen VOR dem Kauf per MAIL!





Umtausch oder Rücknahme sind nicht möglich.

15,14 €
In den Warenkorb
  • 1 kg
  • 13 - 20 Arbeitstage Lieferzeit

Technische Daten SYSTEM M / M+

Montage- und Fräsanleitung
system-m-system-m--manual-1657790570.pdf
Adobe Acrobat Dokument 3.9 MB
Hexagon guide Datenblatt
Hexagon-Guide-DE.pdf
Adobe Acrobat Dokument 265.9 KB
Technisches Datenblatt System M / M+ TP 40 / TP 70
Technical-sheet-Top-Pivot-M-DE.pdf
Adobe Acrobat Dokument 804.8 KB
Hexagon Guide Montageanleitung
Hexagon-Mounting-Manual.pdf
Adobe Acrobat Dokument 348.0 KB
